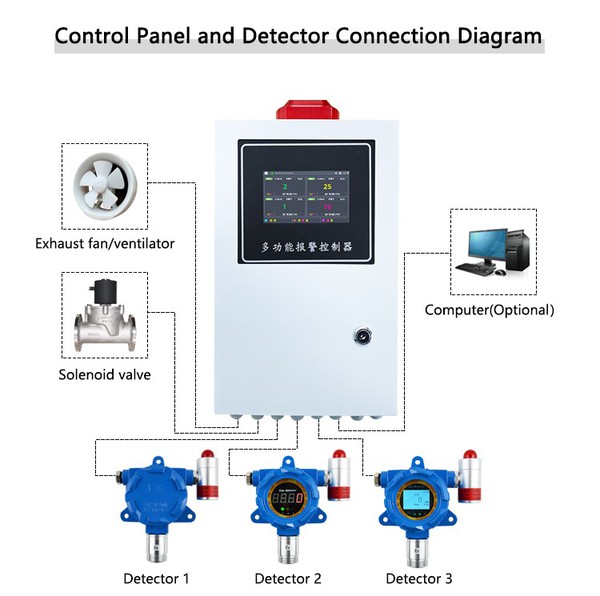

A gas detector control system is a system used to detect the concentration of gases in the environment in real time and to sound an alarm when a harmful gas leak is detected. It is mainly composed of gas detectors and alarm controllers, and is widely used in specific industries such as petroleum, chemical, and coal chemical industries to ensure production safety and prevent fire and explosion accidents.
Gas Controlador de alarma: Recibe señales de detectores de gas, y cuando se detectan gases nocivos, enviará señales de alarma de sonido y luz, y puede controlar la activación de las instalaciones de seguridad relacionadas, como los sistemas de escape, las válvulas de cierre, etc. ., para evitar explosiones y accidentes de envenenamiento .
Detectores de GAS: Estos dispositivos pueden detectar la concentración de gases inflamables o tóxicos en el medio ambiente, y cuando la concentración de gas alcanza el umbral de alarma preestablecida, emitirá una señal al controlador de alarma . tipos catalíticos, electroquímicos e infrarrojos son tipos de detectores de gas más comunes .}
Casos de aplicación reales y aplicaciones de la industria:
En industrias como las industrias de petróleo, productos químicos y de carbón, los sistemas de control de detectores de gas se utilizan ampliamente en la producción, el procesamiento y el transporte para detectar la fuga de gases inflamables e explosivos en tiempo real . Una vez que se detecta una fuga de gases nocturnas, el sistema sonará inmediatamente un sistema de alarma e iniciará medidas de seguridad relevantes para garantizar la seguridad de la producción y prevenir los incendios y los acusados explosivos {{1 1}}} Inmediation, el sistema también se utiliza, el sistema se utiliza de la seguridad de la producción y prevenir los incendios y los accidentes de explosión {{1 1}}}. Muchos campos, como la protección ambiental atmosférica, la electricidad y la metalurgia de acero para lograr un monitoreo integral de seguridad .
Los detectores de gas y controladores deben instalarse en las siguientes ubicaciones:
1. Ubicación de instalación de detectores de gas:
Cerca de la fuente de fuga: el detector debe instalarse en ubicaciones clave con fugas potenciales como válvulas, instrumentos y conexiones de tipo t, generalmente dentro de 1-2 metros horizontalmente desde la fuente de fuga potencial .
Ruta de flujo de aire de ventilación: instalado debajo de la ventilación, ventilador de escape o aguas arriba de la dirección de circulación de aire del taller para garantizar una captura rápida de gas difuso .
Distribución en capas: en talleres grandes o espacios de gran altura, los detectores deben instalarse en capas para cubrir diferentes alturas (como la parte superior y los pisos operativos) .
2. Instalación de acuerdo con la gravedad específica del gas:
Densidad mayor que el aire: instalado 30 ~ 60 cm desde el suelo con el sensor hacia abajo .
Densidad menos que el aire: instalado 30 ~ 60 cm del techo con el sensor hacia abajo .
Distribuye los puntos dentro del área de cobertura efectiva: De acuerdo con el radio de cobertura efectivo del detector (como 7 . 5 metros en interiores), distribuye uniformemente puntos dentro del área de cobertura efectiva.
3. Ubicación de instalación de Controller:
Habitación de control : el host de alarma debe instalarse en una sala de control o sala de servicio con 24- hora de servicio tripulado, y vinculado con el sistema de escape y la válvula de cierre de emergencia .
Instalación de la alarma : La alarma del área en el sitio debe instalarse cerca del área de la alarma donde se encuentra el detector . La altura de la instalación debe ser 2 . 2 metros más alto que el suelo o el piso del área en el sitio, y ubicada en un lugar que el personal se nota fácilmente.
4. Requisitos de instalación y condiciones ambientales:
Interferencia de las avidas : Evite la instalación en lugares directamente afectados por el humo del vapor y el aceite, lugares con un gran flujo de aire, como entradas de aire, ventiladores de ventilación, puertas, lugares con una gran cantidad de vapor de agua y gotas de agua, lugares con fuertes campos electromagnéticos y entornos de temperatura extrema (como temperaturas por debajo de -40 o por encima de 55 grados) {.
Fix y cableado: asegúrese de que la instalación sea firme y confiable, el sensor se coloca hacia abajo y la cubierta exterior se cubre después del cableado correcto para cumplir con los requisitos a prueba de explosión .
